Трубки для изоляции шин напряжением BPTM/ТТШ 35 кВ "ВКС"
Специальные высоковольтные термоусаживаемые трубки из радиационно сшитого полиолефина BPTM/ТТШ предназначены для изоляции высоковольтных токоведущих шин круглого и прямоугольного сечения, рассчитанных на напряжение до 36 киловольт (ТИШ — термоусаживаемая изоляция шины). По своим свойствам и составу и способу применения они аналогичны высоковольтным трубкам BPTM/ТТШ, но имеют более толстую стенку, позволяющую противостоять более высокому напряжению.
Изолирование электрических шин — эффективный способ предотвращения различных аварийных ситуаций, связанных с высоким напряжением. Изолированные шины уменьшают вероятность поражения персонала электрическим током, защищают от коротких замыканий и утечек, вызванных попаданием в распределительный щит мелких животных и посторонних предметов. Одновременно высоковольтные термоусаживаемые трубки предохраняют шины от загрязнения и коррозии, увеличивая их срок службы, предотвращают случайные искровые и дуговые разряды, что не редкость для энергетики.
Высоковольтные трубки позволяют проектировщикам силового оборудования разрабатывать распределительные устройства меньших размеров, так как изолированные шины можно располагать на меньшем расстоянии друг от друга. В дополнение к этому высоковольтные трубки одновременно могут выступать и в роли маркировочного материала, позволяя различать токоведущие шины по цвету.
Трубки BPTM/ТТШ имеют стабильно высокое качество и надёжность. Высоковольтные трубки бывают двух видов: малогорючие трубки — кислородный индекс > 25 и трубки с существенно пониженной горючестью НГ — (кислородный индекс = 30 и выше). Трубки BPTM/ТТШ не содержат галогенов, поэтому безопасны для персонала и окружающей среды. Термоусаживаемые трубки поставляются в бухтах.
Основные характеристики:
- Рабочая температура: от -40°С до +105°С
- Температура усадки: + 125°С
- Коэффициент усадки: 2,5:1
- Подавляет горение (кислородный индекс от 27 до 30)
- Базовый цвет1: кирпично-красный, желтый, зелёный, чёрный
- Поставляется в бухтах
Технические характеристики:
Свойства | Метод тестирования | Результат | |
---|---|---|---|
BPTM/ТТШ 35 | BPTM/ТТШ 35нг | ||
Плотность материала | ASTM D2671 | 1,1 — 1,15 г/см3 | 1,3 — 1,35 г/см3 |
Прочность на растяжение | ASTM D2671 | более 14 мПа | более 11 мПа |
Удлинение до разрыва | ASTM D2671 | > 400% | > 300% |
Прочность на растяжение после нагрева |
ASTM D2671 (168 часов при +136°С) |
> 12 мПа | > 10 мПа |
Удлинение до разрыва после нагрева |
ASTM D2671 (168 часов при +136°С) |
> 400% | > 300% |
Гибкость при низких температурах |
ASTM D2671 (4 часа при -40°С) |
Не трескается | Не трескается |
Тепловой шок (4 часа при +200°С) |
ASTM D2671 | Не течёт, не капает | Не течёт, не капает |
Диэлектрическая прочность (толщина стенки 2 мм) |
ASTM D2671 | > 25 кВ/мм | > 20 кВ/мм |
Диэлектрическая прочность (толщина стенки 2,5 мм) |
ASTM D2671 | > 20 кВ/мм | > 17 кВ/мм |
Диэлектрическая прочность (толщина стенки 3,0 мм) |
ASTM D2671 | > 17 кВ/мм | > 15 кВ/мм |
Объёмное электрическое сопротивление |
ASTM D2671 | > 1014 Ом·см | > 1014 Ом·см |
Стойкость к эрозии и трекингу |
ASTM D2303 (1ч/2.5 кВ; 1ч/2.75 кВ) |
Нет трекинга | Не испытывалась |
Водопоглощение (336 часов при +23°С) |
ASTM D570 | < 0.2% | < 0.5% |
Прочность на растяжение после действия растворителей |
IEC 60684-2 (168 часов при +23°С) |
> 8 мПа | > 8 мПа |
Удлинение до разрыва после действия растворителей |
IEC 60684-2 (168 часов при +23°С) |
> 250% | > 250% |
Тест на коррозию меди | IEC 60684-3 (168 часов при +158°С) |
Не корродирует | Не корродирует |
Длительное тепловое воздействие |
IEC 60684-2 (3000 часов при +120°С) |
Удлин. до разр. >175% | Удлин. до разр. >175% |
Горючесть (подавление горения) |
Кислородный индекс | Не менее 25 | Не менее 30 |
1 — изготовление трубок другого цвета возможно на заказ
Стандартный размерный ряд
Размерный ряд для заказа | Внутренний диаметр, мм | Минимальная толщина стенки после усадки на шину, не менее мм |
Длина бухты, м | |
---|---|---|---|---|
До усадки, min | После усадки, max | |||
BPTM/ТТШ 35кВ Д=20/9мм | 20 | 9 | 2,5 | 15 |
BPTM/ТТШ 35кВ Д= 25/12мм | 25 | 11 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 30/12мм | 30 | 15 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 35/18мм | 35 | 18 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 40/20мм | 40 | 20 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 50/20мм | 50 | 20 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 60/30мм | 60 | 30 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 85/35мм | 85 | 35 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 100/50мм | 100 | 50 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 120/60мм | 120 | 60 | 2.5 | 15 |
BPTM/ТТШ 35кВ Д= 150/60мм | 150 | 60 | 2.5 | 15 |

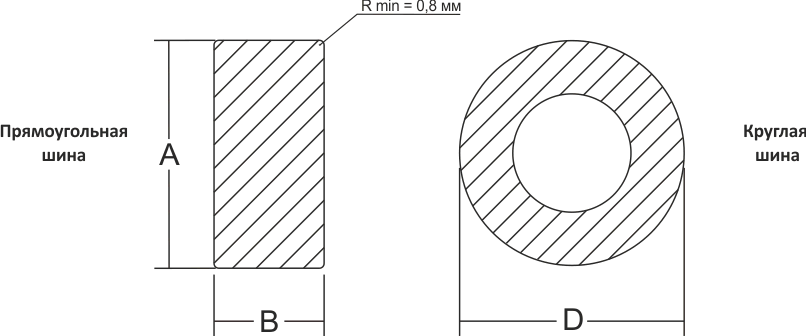

Радиус скругления граней прямоугольного электрода (шины) должен быть не менее 0,8 мм. При выполнении этого условия при усадке не происходит повреждения изолирующей термоусаживаемой трубки, а так же более плавно распределяются по поверхности шины силовые линии напряжённости электрического поля.
Обратите внимание, что данная трубка изготовлена из достаточно жёсткого материала с толстой стенкой и малой деформацией. Подбирая размер трубки, учитывайте необходимость наличия запаса свободного места при натягивании неусаженной трубки на шину. Если длина окружности трубки до усадки (Пи * D) будет близка к периметру шины, то поместить трубку на такую шину будет очень сложно, или даже невозможно. Трубки с толстой стенкой требуют очень тщательного подбора правильного диаметра по отношению к объекту будущей усадки. При наличии сомнений в правильности подбора трубки, проконсультируйтесь у наших менеджеров или произведите натурный эксперимент закупив небольшое количество трубки (от 1 м).
Таблица рекомендуемых расстояний между шинами при использовании трубки BPTM/ТТШ 35 *
Тип сечения токоведущей шины | Тип трубки, применяемой для изоляции токоведущих шин | Минимально необходимое расстояние (зазор) между электродами, мм | |||
---|---|---|---|---|---|
Протестированное расстояние | Рекомендуемое расстояние | ||||
Между соседними электродами | Между соседними электродами и «землёй» | Между соседними электродами | Между соседними электродами и «землёй» | ||
Круглое сечение (до 36 кВ) | BPTM/ТТШ | 160 | 220 | 200 | 270 |
Прямоугольное сечение (до 36 кВ) | BPTM/ТТШ | 180 | 260 | 220 | 285 |
* Внимание!
Эта таблица даёт лишь справочные данные о возможном уменьшении расстояния между шинами внутри распределительного устройства при использовании высоковольтных термоусаживаемых трубок. Приведённые расстояния не могут применяться при производстве оборудования без соответствующего тестирования. Шины и электроды с тонкой (острой) кромкой и нестандартной геометрией могут потребовать большего зазора между собой, чтобы избежать электрического пробоя изоляции, искрового разряда и других неприятных последствий.
