Уплотнитель кабельных проходов УКПт

Термоусаживаемые уплотнители кабельных проходов являются удобным и оптимальным решением для герметизации и предотвращения попадания грязи внутрь проходов, используемых для заведения кабелей через элементы конструкций зданий и сооружений, а так же в кабельных проходах под дорожным покрытием. В состав комплекта входит термоусаживаемый кожух с клеевым слоем, комплект герметика и бандажная  (киперная) лента.


Применяемый в УКПт кожух обладает расширенным коэффициентом усадки, варьирующимся в зависимости от типоразмера от 3,5:1 до 4,5:1, и эластичностью, что гарантирует плотное облегание даже при большой разнице между диаметрами трубы ввода и кабеля. По всей внутренней поверхности кожуха нанесен клеевой слой, изготовленный из особого состава полимеров. Такой клей обладает превосходной адгезией к асбоцементным, полимерным и стальным трубам  (которые чаще всего используются в качестве кабельных вводов) и сохраняет свои свойства при отрицательных температурах. Материал кожуха так же устойчив к воздействию ультрафиолетового излучения и погодным условиям.


В ситуациях, когда через один кабельный ввод осуществляется групповая прокладка кабелей, были предусмотрены комплект герметика и киперная лента, позволяющие превратить пучок кабелей в монолитную герметичную структуру в месте установки манжеты после монтажа термоусаживаемого уплотнителя.


Ассортимент кабельных уплотнителей представлен основными типоразмерами УКПт-130/28, 175/50, 200/55 и 225/60 — другие размеры утояняйте, которые перекрывают практически все существующие на данный момент диаметры труб, применяемых в качестве кабельных вводов.

Артикул

Типорамер УКПт

Максимальный Ø трубы кабельного прохода, мм

Минимальный Ø оболочки кабеля либо герметика, мм

vks-ukpt75

Уплотнитель кабельных проходов УКПт 75/20мм «ВКС»

70

22

vks-ukpt95

Уплотнитель кабельных проходов УКПт 95/25мм «ВКС»

85

25

vks-ukpt115

Уплотнитель кабельных проходов УКПт 115/30мм «ВКС»

105

34

vks-ukpt130

Уплотнитель кабельных проходов УКПт 130/28мм «ВКС»

120

36

vks-ukpt140

Уплотнитель кабельных проходов УКПт 140/38мм «ВКС»

130

42

vks-ukpt175

Уплотнитель кабельных проходов УКПт 175/50мм «ВКС»

165

55

vks-ukpt200

Уплотнитель кабельных проходов УКПт 200/60мм «ВКС»

190

65

vks-ukpt225

Уплотнитель кабельных проходов УКПт 225/65мм «ВКС»

215

75

vks-ukpt350

Уплотнитель кабельных проходов УКПт 350/95мм «ВКС»

330

95

УКПт — Уплотнители кабельных проходов термоусаживаемые

Помимо комплектов УКП, для герметизации кабельных каналов при значительных перепадах диаметров (канал / кабель), выпускаются специальные термоусаживаемые переходники типа LTEC фирмы TE Connectivity  (бывшая Райхем).

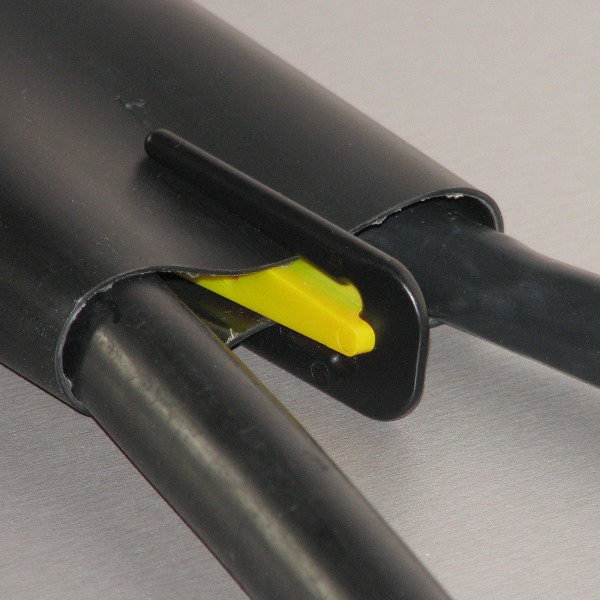

Ввод 2-х кабелей с клипом в термоусаживаемую трубку

Например для герметизации ввода нескольких кабелей. В этом случае используются специальные разветвительные зажимы BOCL с встроенным бруском клея-расплава. Во время монтажа, клей на зажиме расплавляется, заполняя собой всё пространство между кабелями.

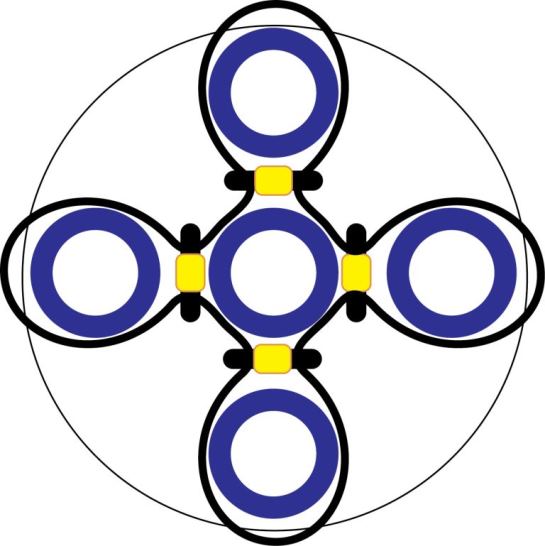

Схема герметизации ввода 4-х кабелей в кабельный канал

Кабели, если их несколько, необходимо свести вместе — как можно ближе друг к другу и скрепить их изолентой или нейлоновой стяжкой (хомутом).

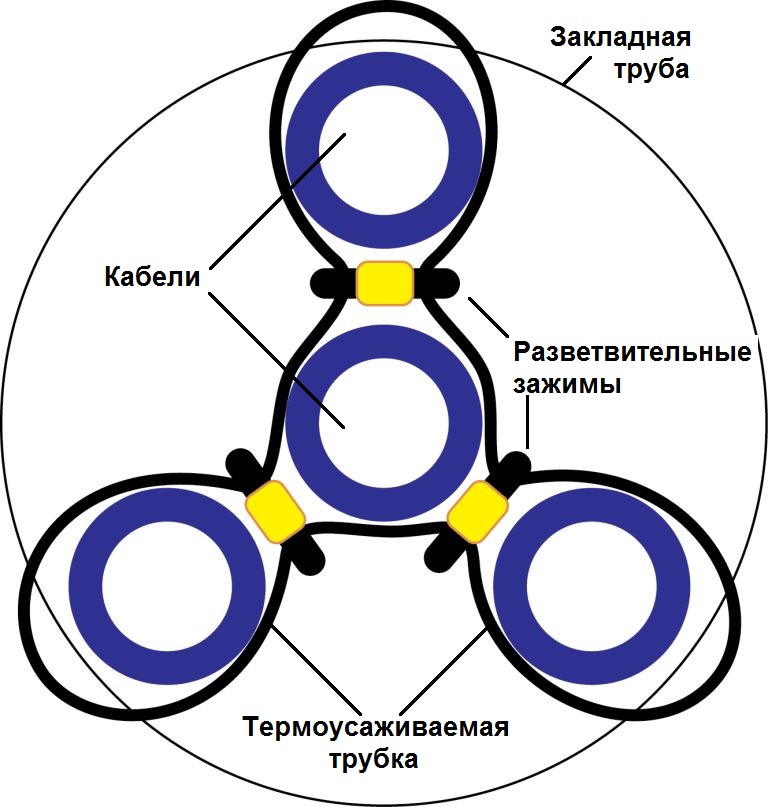

Герметизации ввода пяти кабелей в кабельный канал

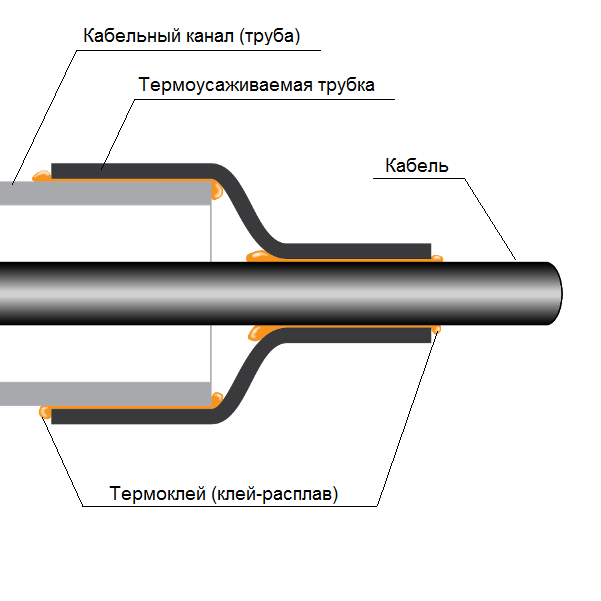

Особенности монтажа термоусаживаемых уплотнителей кабельных проходов

При монтаже термоусаживаемых трубок для герметизации кабельных вводов, усадка трубки производится как обычно, но нужно учесть некоторые особенности:

1) Подложить под кабель внутри трубы что-нибудь  твердое или зафиксировать его с внешней стороны, так чтобы кабель был как можно ближе к центру трубы идеале, их оси должны совпадать).

2) Для обеспечения качественного приклеивания трубки, все поверхности, которые будут контактировать с клеем, необходимо предварительно очистить, обезжирить и подогреть. Металлические трубы и кабели в металлической оболочке желательно прогреть до температуры 60-70 градусов (горячие на ощупь). При контакте с грязной или холодной поверхностью, расплавленный термоклей не обеспечит адгезию.

3) Произвести усадку манжеты сначала на трубу, и дать ей остыть. Затем, после остывания, усадить оставшуюся часть на кабеле. Если нагреть отрезок термоусаживаемой трубки сразу по всей длине, то ввиду большого перепада диаметров он может сползать с трубы на кабель под действием силы упругости материала, а расплавленный термоклей будет служить хорошей смазкой внутри термоусадки.

4) При использовании разветвительных клипов, необходимо дополнительно прогреть место их установки до выделения расплавленного термоклея.

5) После завершения монтажа, необходимо дать термоусадке полностью остыть и только после этого производить дальнейшие операции с кабелем.
